Guminių amortizatorių pritaikymas: kur jie naudojami pramoniniame įrenginyje?

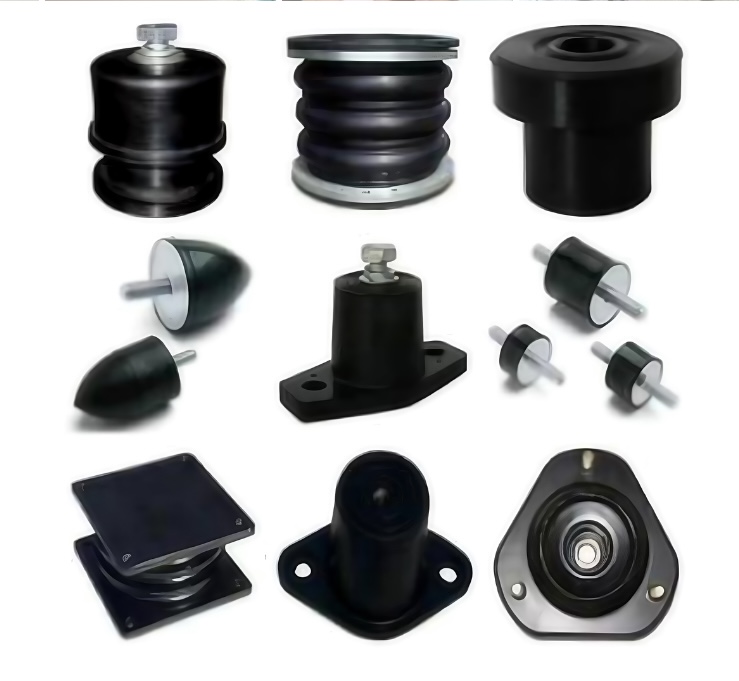

Gumos amortizatoriai atlieka svarbų vaidmenį valdant vibraciją, mažinant smūgių perdavimą ir apsaugojant pramoninę įrangą nuo nereikalingų judesių. Jie naudojami daugelyje įvairių mechanizmų, įskaitant siurblius, kompresorius, generatorius, šildymo, ventiliacijos ir oro kondicionavimo sistemas, stakles ir sunkiąją techniką.

Nors „gumos amortizatoriaus" terminas skamba paprastai, taikymo reikalavimai gali smarkiai skirtis nuo vienos mašinos prie kitos. Vienos įrangos veikimo metu vyksta nuolatinis vibravimas, tuo tarpu kita technika veikiama staigių smūgių ar besikeičiančių dinaminių apkrovų. Todėl tinkamas gumos komponentas turi būti pritaikytas pagal įrangą, daromą apkrovą, judesį ir eksploatacines sąlygas.

Pramonės pirkėjams taip pat naudinga žinoti, kur naudojami pramoniniai guminiai amortizatoriai, kad galėtų nuspręsti, ar tinkamesnis yra standartinis detalės variantas, ar individualus sprendimas.

Ką daro guminis amortizatorius pramoniniame įrenginyje?

Smūgių slopinimas ir vibracijos izoliavimas

Pramoniniai mechanizmai gali sukelti tiek nuolatinį vibraciją, tiek staigius smūgius. Varikliai ir besisukantys įrenginiai gali sukelti pakartotinę vibraciją, tuo tarpu kompresoriai, generatoriai, statybinė technika ir kita sunkioji įranga gali sukurti dinamines jėgas paleidimo, sustojimo arba veikimo sąlygų pasikeitimo metu.

Gumos amortizatorius veikia kontroliuojamai elastomero deformacijai. Vietoje to, kad vibracija ar smūgio jėgos tiesiogiai perleistų iš mašinos į atraminę konstrukciją, gumos komponentas sudaro lanksčią sąsają, galinčią sugerti ir išsklaidyti dalį šios energijos.

Tai glaudžiai susiję su vibracijos izoliacija ir slopinimu, tačiau šie terminai nėra tapatūs. Smūgių slopinimas paprastai orientuojasi į staigių apkrovų poveikio ribojimą, tuo tarpu vibracijos izoliacija sutelkia dėmesį į pasikartojančių vibracijų perdavimo mažinimą.

RemiantisParker LORD Pramoninių Detalių Inžinerijos VadovasVibracija, smūgiai ir triukšmas gali prisidėti prie komponentų gedimo ir įrangos tarnavimo laiko sutrumpėjimo, jei jie nėra tinkamai kontroliuojami. Tinkamai parinktos klijavimo būdu pritvirtintos guminės atramos gali padėti spręsti šias problemas.

Kodėl guma naudojama pramoniniams smūgių slopinimams

Guma yra plačiai naudojama, nes ji sujungia elastingumą ir amortizacines savybes. Jos elgesį galima reguliuoti keičiant medžiagos sudėtį, kietumą, geometriją ir viso guminio komponento konstrukciją.

Tai padaro gumą tinkama daugeliui guminėms vibracijos amortizacijoms, įvorėms, pagalvėlėms, variklių laikikliams ir guminėms–metalinėms detalėms.

Tačiau nėra vieno universalios paskirties guminio amortizatoriaus, tinkamo visoms pramoninėms mašinoms. Patalpose veikiančiam siurbliui gali būti labai skirtingi reikalavimai nei lauko sąlygoms veikiančiam generatoriui arba nuolatiniams smūgiams atspariai statybinei mašinai.

Taigi, programinė įranga turėtų nustatyti gumos mišinį, formą, standumą, apkrovos laikomumą ir montavimo būdą.

Kur naudojami guminiai amortizatoriai?

Siurbliai, kompresoriai, varikliai ir generatoriai

Siurbliai, kompresoriai, varikliai ir generatoriai yra įprasti pramoninių guminės amortizacijos priemonių naudojimo atvejai, nes juose yra besisukamų arba judančių į priekį ir atgal dalių, kurios sukuria dinamines jėgas.

Siurbliams guminiai pagalbiniai elementai gali sumažinti įrenginio į pagrindą perduodamą vibraciją. Kompresoriams gali prireikti papildomo dėmesio, kad būtų atsižvelgta į ciklinę apkrovą ir judesius eksploatacijos metu. Varikliai ir generatoriai gali sukelti nuolatinę vibraciją, kuri kitu atveju galėtų būti tiesiogiai perduota mašinos korpusui.

Pavyzdžiui, generatorių sistemose tinkamai parinkti guminiai pagalvėliai gali padėti izoliuoti variklio vibraciją nuo laikančiosios konstrukcijos. Tikslas nėra tiesiog naudoti kuo minkštesnį gumos variantą. Per didelis minkštumas gali sukelti nepageidaujamą judesį, o per didelis standumas – perduoti per daug vibracijos.

TheParker LORD vibracijos ir judesio valdymo informacijaparodo, kaip elastomeriniai laikikliai ir įvorės gali būti naudojami vibracijai ir smūgiams izoliuoti, kompensuoti judesius ir sumažinti konstrukcijomis skleidžiamą triukšmą reikalaujančiose taikymo sferose.

Šilumos ir vėdinimo bei pramoninio aušinimo įranga

Šilumos, vėdinimo ir kondicionavimo bei aušinimo sistemos yra dar viena svarbi guminės vibracijos amortizacijos naudojimo sritis. Ventiliatoriai, kompresoriai, šaldytuvai, oro apdorojimo įrenginiai, aušinimo įranga ir siurbliai visi gali sukelti vibraciją veikdami įprastomis sąlygomis.

Jei šis virpesys tiesiogiai perduodamas grindims, sienoms, vamzdynams ar pastato konstrukcijoms, gali sukelti nepageidaujamą triukšmą ir mechaninę įtampą. Vibroizoliacijos komponentai užtikrina lanksčią jungtį tarp įrangos ir jos atramos.

TheEatono vadovas vibracijos izoliaciniams pagalvėliamsSąraše įprastoms paskirtims priskiriamos oro kondicionavimo sistemos, aušinimo bokštai, kompresoriai, ventiliatoriai, generatoriai, siurbliai, vamzdynai ir technologiniai įrenginiai.

Šilumos ir vėdinimo bei kondicionavimo sistemoms skirtiems įrenginiams pirkėjai turėtų atsižvelgti ne tik į įrangos apkrovą, bet ir į vibracijos charakteristikas, o ne rinktis laikiklį vien pagal matmenis.

Staklės ir sunkioji technika

Staklėms reikalingas kitoks vibracijos kontrolės būdas. CNC staklės, gamybiniai įrenginiai ir kita tikslaus darbo įranga gali būti paveikta nepageidaujamo judesio, nes per didelė vibracija gali pabloginti stabilumą ir apdirbimo našumą.

Sunkiojoje technikoje pagrindinis susirūpinimas gali būti susijęs su vibracijos, smūgių ir pakartotinio dinaminio apkrovimo deriniu. Statybinė technika, kasybos įranga, žemės ūkio technika ir medžiagų tvarkymo įranga gali taikyti nemažą įtampą montavimo komponentams.

Gumos amortizatoriai, įvorės ir gumos–metalo laikikliai gali būti naudojami vibruojančioms sistemoms atskirti nuo pagrindinės konstrukcijos. „Parker" informacija apie nekelių transporto priemonių įrangą elastingus laikiklius ir įvores apibūdina kaip sprendimus vibracijos ir smūgių izoliacijai sudėtingose mobiliųjų įrenginių aplikacijose.

Šiems pritaikymams patvarumas yra ne mažiau svarbus nei vibracijos mažinimas. Komponentas turi išlaikyti savo funkciją pakartotinių apkrovų sąlygomis be pernelyg didelės deformacijos ar ankstyvo susidėvėjimo.

Tikslumo ir bandymų įranga

Tikslumo ir bandymų įranga gali nepatirti tokių pat didelių smūginių apkrovų kaip statybinė technika, tačiau net ir nedidelės nešalutinės vibracijos gali paveikti stabilumą ir matavimo sąlygas.

Todėl laboratorinė įranga, tikrinimo sistemos, matavimo prietaisai ir kita jautri įranga gali reikalauti kruopščiai suprojektuotų izoliacinių komponentų.

Čia esminis tikslas – ne tiek sugerti didelį smūgį, kiek sukurti stabilias eksploatacines sąlygas. Tinkamas guminis izoliacinis komponentas gali sumažinti mašinų sukuriamos arba išorėje perduodamos vibracijos kiekį, pasiekiantį jautrią įrangą.

TheParker LORD izoliatoriaus inžinerinė informacijataip pat parodo, kaip elastingieji izoliatoriai gali būti suprojektuoti, kad apsaugotų jautrią įrangą nuo smūgių ir vibracijos.

Pramoninis pritaikymas	Tipinis įranga	Pagrindinė guminų komponentų funkcija
Skysčių tvarkymas	Siurbliai, kompresoriai	Sumažinti perduodamą vibraciją
Elektros energijos gamyba	Varikliai, generatoriai	Valdykite vibraciją ir dinaminius smūgius
Šildymas, vėdinimas ir oro kondicionavimas	Ventiliatoriai, aušintuvai, oro kondicionavimo įrenginiai	Sumažinkite vibraciją ir konstrukcijos skleidžiamą triukšmą
Gamyba	CNC ir staklės	Pagerinkite stabilumą ir valdykite judesius
Sunkioji technika	Statybos ir kasybos technika	Sugeria smūgius ir dinamines apkrovas
Tikslūs įrenginiai	Bandymų ir matavimo sistemos	Apriboti nepageidaujamą vibraciją

Kaip pritaikyti guminį amortizatorių taikymo sričiai

Atsižvelkite į apkrovą, vibraciją ir montavimą

Pirmasis svarstymas turėtų būti faktinis apkrovos dydis. Vien tik įrangos svoris nepakanka, nes apkrova gali būti nevienodai paskirstyta visuose tvirtinimo taškuose.

Pirkėjai turėtų atsižvelgti į bendrą įrangos svorį, kiekvieno tvirtinimo vietos apkrovą, apkrovos kryptį, numatomą judėjimą ir tai, ar guminis komponentas veiks daugiausia suspaudimo, šlyties, tempimo ar jėgų deriniu.

Darbinis dažnis yra dar vienas svarbus veiksnys. Laikiklis, gerai veikiantis esant statinei apkrovai, gali neveikti tinkamai esant nuolatiniams dinamiškiems virpesiams.

Montavimo erdvė taip pat yra svarbi. Varžtų konfigūracija, montavimo matmenys, turimas laisvas tarpas ir judėjimo kryptis gali visi turėti įtakos reikalingam dizainui.

Štai kodėlParker LORD inžinerijos vadovasPabrėžia pritaikymo specifikai skirtą parinkimą ir atsižvelgia į tokius veiksnius kaip apkrova, išlinkimas, trikdžių dažnis, slopinimas ir izoliacija.

Atsižvelkite į medžiagą ir veikimo aplinką

Veikimo aplinka gali būti ne mažiau svarbi nei mechaninė apkrova.

Aliejus, degalai, vanduo, drėgmė, chemikalai, ozonas, lauko sąlygos ir temperatūra gali visi turėti įtakos gumos eksploataciniams rodikliams. Pavyzdžiui, įrenginiams, veikiams aliejumi, gali prireikti kitokios gumos sudėties nei įrenginiams, dirbantiems lauke, o aukštos temperatūros mašinoms gali būti reikalinga sudėtis, pritaikyta didelėms temperatūroms.

Todėl medžiagos pasirinkimas turėtų būti grindžiamas tikrąja taikymo sritimi, o ne vien tuo, kad pasirenkama labiausiai paplitusi guminė medžiaga.

OEM pirkėjams tai yra viena iš sričių, kuriose naudinga tiesiogiai bendradarbiauti su guminės amortizacijos gamintoju. Gamintojas gali įvertinti darbinę aplinką kartu su mechaniniais reikalavimais ir nustatyti, ar tinkamesnis yra standartinis mišinys, ar individualus formulavimas.

Ką pirkėjai turėtų pasakyti guminio amortizatoriaus gamintojui?

Užsakant individualius guminės medžiagos amortizatorius, pirkėjai turėtų pateikti kuo daugiau informacijos apie naudojimo sritį.

• Įrangos tipas ir paskirtis
• Bendras įrangos svoris
• Apkrovos dydis vienam montavimo taškui
• Virpesių arba smūgių sąlygos
• Veikimo dažnis
• Montavimo matmenys
• Montavimo metodas
• Darbinė temperatūra
• Poveikis aliejui, vandeniui, chemikalams ar oro sąlygoms
• Reikalinga gumos medžiaga arba našumo reikalavimai
• Esami brėžiniai, pavyzdžiai arba detalių numeriai

Ši informacija gamintojui suteikia geresnį pagrindą įvertinti konstrukciją. Ji taip pat padeda nustatyti, ar esamas pramoninis guminis amortizatorius gali atitikti reikalavimus, ar reikėtų sukurti specialiai pagal užsakymą pagamintą gumos–metalo komponentą.

KaipNIOSH nurodymai dėl inžinerinių kontrolės priemoniųPaaiškina, kad izoliuojant mašinos vibracijas galima sumažinti vibracijų perdavimą per konstrukcijas, tačiau svarbu pasirinkti tinkamą izoliacijos būdą, nes netinkamos atramos gali vibracijas net padidinti.

Išvada

Guminių amortizatorių pritaikymai apima platų pramoninės įrangos spektrą – nuo siurblių ir kompresorių iki generatorių, šilumos ir vėdinimo bei oro kondicionavimo sistemų, staklių, sunkiosios technikos ir tiksliajai įrangai.

Tikslas nėra vien „sugerti vibraciją". Priklausomai nuo pritaikymo, pramoniniam guminiam amortizatoriui gali prireikti valdyti nuolatinę vibraciją, sugerti smūgius, sumažinti konstrukcijos perduodamą triukšmą, apsaugoti jautrias komponentes arba pagerinti įrangos stabilumą.

Pirkėjams geriausias būdas – pradėti nuo pačios programos ir tada įvertinti apkrovą, vibraciją, smūgius, eksploatacines sąlygas, gumos medžiagą bei montavimo konstrukciją.

Kai standartiniai gaminiai negali atitikti reikalavimų, kvalifikuotas guminės amortizacijos gamintojas gali sukurti individualius guminės vibracijos laikiklius arba guminės–metalinės konstrukcijas, atsižvelgdamas į faktines įrangos darbo sąlygas. Toks į taikymą orientuotas požiūris gali užtikrinti geresnį pritaikymą, ilgaamžiškumą ir ilgalaikį veikimo efektyvumą, nei pasirenkant komponentą vien pagal dydį ar apkrovos rodiklį.

Nuorodos

1. Parker LORD.LORD pramoninių detalių katalogas ir inžinerinis vadovas.

2.Nacionalinis darbuotojų saugos ir sveikatos institutas (NIOSH).Įdiekite inžinerines kontrolės priemones.

3.Eaton.Vibracijos izoliacijos pagalvėlės.

4.Parker LORD.Pasyvios judesio kontrolės ir vibracijos izoliacijos sprendimai.

5.Parker LORD.Izoliatorių inžinerija ir produktų katalogas.
