Kaip pasirinkti tinkamą guminį amortizatorių pramonės ir automobilių srityse

Kaip pasirinkti tinkamą guminį amortizatorių pramonės ir automobilių srityse

Tinkamo pasirinkimasgumos smūgių sugerėjas Reikia daugiau nei tik atitikti matmenis ar kietumą. Pramoninėse ir automobilių pramonės taikymo srityse komponentas turi veikti esant specifiniams apkrovos, vibracijos lygiams, temperatūroms ir aplinkos sąlygoms. Iš OEM gamybos perspektyvos, atrankos procesas turėtų prasidėti nuo darbo sąlygų, o vėliau nustatyti tinkamą gumos medžiagą ir komponento konstrukciją.

Kas yra guminis amortizatorius?

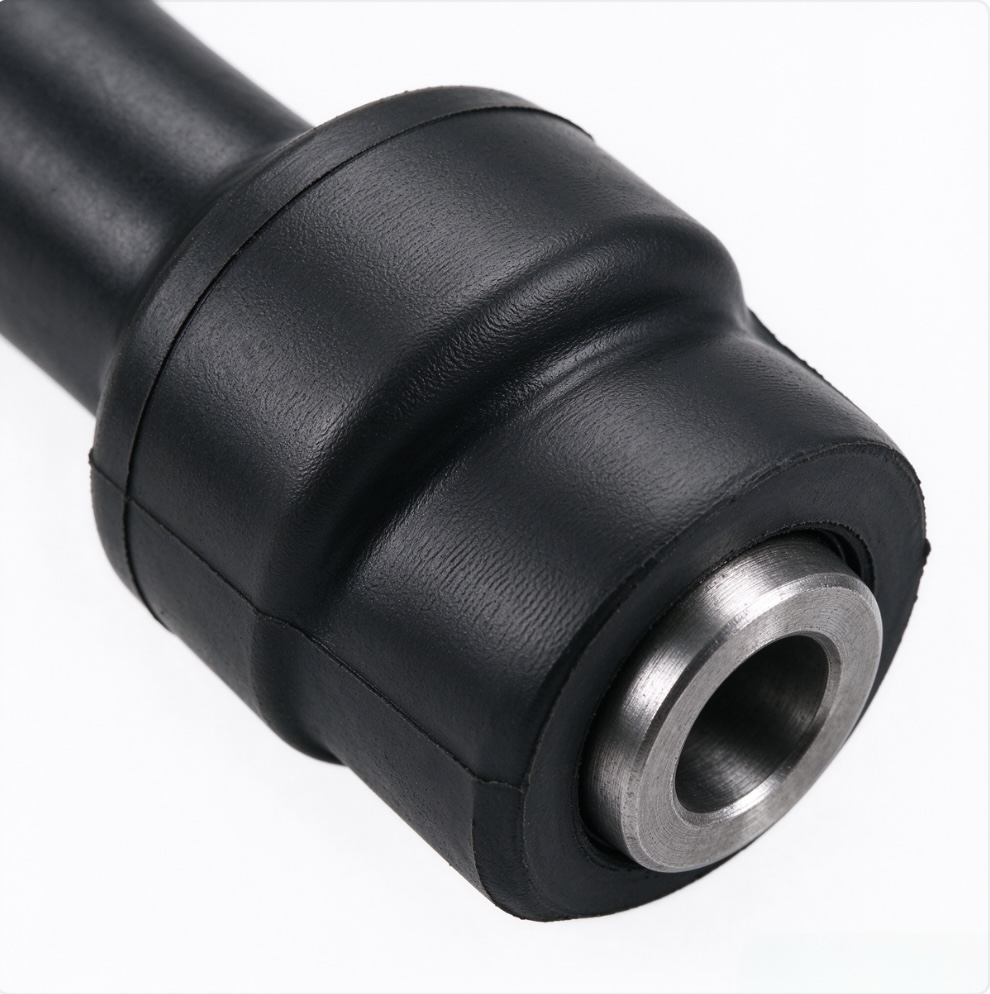

Gumos amortizatorius yra elastomerinis komponentas, naudojamas sumažinti smūgius, vibraciją ir mechaninės energijos perdavimą. Priklausomai nuo jo konstrukcijos, jis gali veikti kaip gumos laikiklis, įvorė, vibracijos slopintuvas, izoliacinė padėklė arba pritaikytas slopinimo komponentas.

Guma yra tinkama šiems pritaikymams, nes ji gali deformuotis veikiama apkrovos ir dėl savo viskoelastingo elgesio išskirti dalį mechaninės energijos. TheNASA mechaninio dizaino vadovas elastomeramsPateikia išsamią informaciją apie elastomerines medžiagas ir jų naudojimą smūgių bei vibracijos izoliacijoje.

Kaip veikia guminis amortizatorius?

Kai veikia vibracija ar mechaninė jėga, guma deformuojasi ir vėliau sugrįžta į savo pradinę formą. Dalis energijos kaupiama elastingai, o kita dalis išsiskiria šilumos pavidalu dėl vidinio slopinimo.

Tačiau gumos charakteristikos nėra pastovios. Dinaminis standumas ir slopinimas gali keistis priklausomai nuo dažnio, temperatūros, išankstinio apkrovimo ir deformacijos. TheISO 10846-1 standartasNustato principus, skirtus vibroakustinėms perduodamoms savybėms matuoti, naudojant atsparius elementus vibracijos izoliacijai.

Štai kodėl guminio amortizatoriaus pasirinkimas vien pagal kietumą dažnai būna nepakankamas.

Pagrindiniai atrankos veiksniai

Apkrova ir deformacija

Pradėkite nustatydami statines ir dinamines apkrovas. Suspaudimas, šlyties jėga, tempimo jėga ir kombinuotos apkrovos gali sukelti skirtingus rezultatus.

Pavyzdžiui, pramoninio įrenginio laikiklis daugiausia gali patirti suspaudimą, tuo tarpu automobilinė įvorė gali patirti pakartotinį suspaudimą ir šlytį. Todėl montavimo kryptį ir numatomą deformaciją reikėtų atsižvelgti kartu su darbine apkrova.

Virpesių dažnis

Varikliai, varikliai, siurbliai, kompresoriai ir kitos mašinos gali sukurti skirtingus vibracijos dažnius ir amplitudes.

Gumos komponentas, gerai veikiantis vienu dažniu, gali elgtis kitaip kitame dažnyje. Todėl, kai taikymo sritis apima nuolatinį arba aukšto dažnio vibraciją, reikėtų atsižvelgti į dinaminį standumą ir slopinimą.

Gumos medžiaga

Medžiagos pasirinkimas turėtų būti grindžiamas darbinės aplinkos ir reikalingų eksploatacinių savybių sąlygomis.

Tai yra bendros gairės, nes galutinis veikimo efektyvumas taip pat priklauso nuo junginio formulavimo. TheISO/TR 17051 gairėsSuteikia nurodymų dėl kelių įprastinių gumos medžiagų, įskaitant NR, SBR, NBR, CR ir EPDM.

Temperatūra ir aplinka

Temperatūra ir aplinkos poveikis gali labai paveikti gumos eksploatacines savybes. Komponentai, montuojami šalia variklių, motorų, išmetimo sistemų ar lauko įrenginių, gali būti veikiami karščio, tepalų, degalų, vandens, cheminių medžiagų, ozono ar ultravioletinės spinduliuotės.

Todėl gumos mišinys turėtų būti parinktas atsižvelgiant į tikrąją eksploatacinę aplinką, o ne tiesiog pasirenkant dažnai naudojamą medžiagą.Parker O-Ringų žinynasSuteikia naudingos lyginamosios informacijos apie elastomerų savybes, atsparumą temperatūrai ir cheminį suderinamumą.

Pramoniniai ir automobilių pramonės taikymai

Pramoniniai ir automobilių guminiai amortizatoriai naudoja tas pačias pagrindines slopinimo principus, tačiau dažnai turi skirtingus konstrukcinius reikalavimus.

Pramoninėse taikymo sferose dažniausiai dėmesys skiriamas vibracijos izoliacijai, įrangos apsaugai, pakartotiniam apkrovimui ir atsparumui eksploatacinėms aplinkoms. Automobilių komponentams gali prireikti tvarkytis su nuolatiniu judėjimu, ribota montavimo vieta, temperatūros pokyčiais ir kombinuotomis apkrovomis.

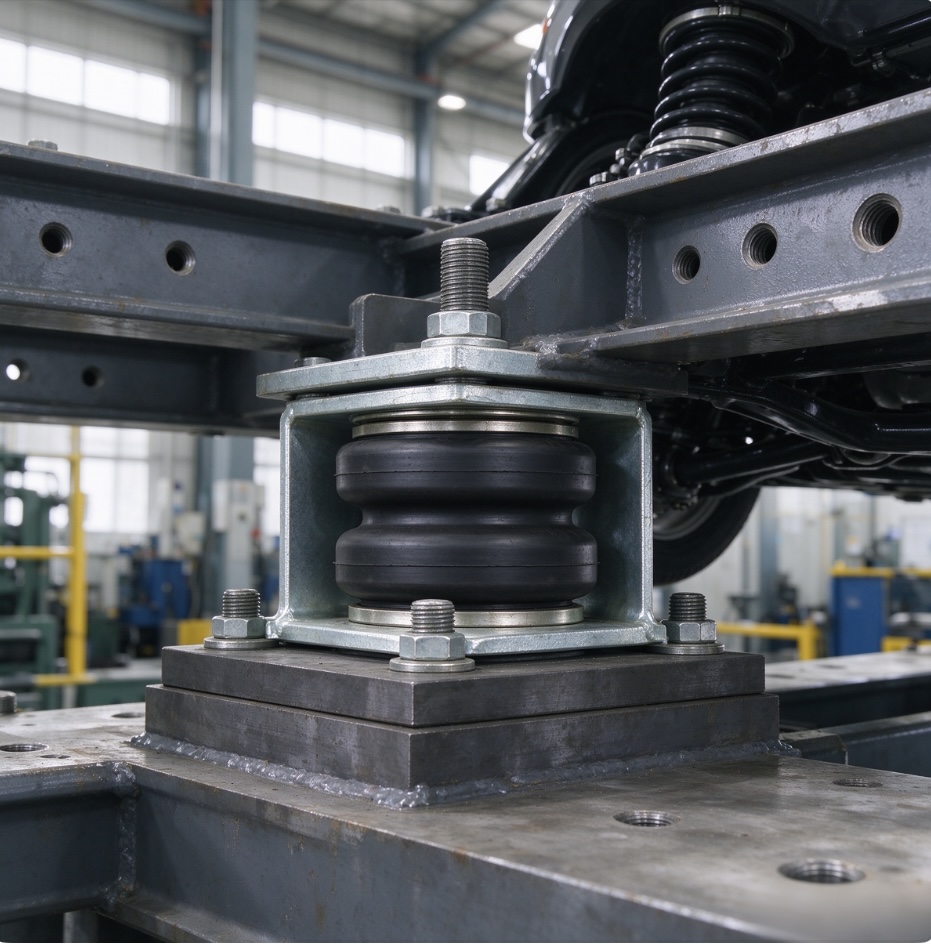

Pavyzdžiui, pramoninis laikiklis daugiausia izoliuoja vibracijas tarp įrangos ir jos atramos konstrukcijos, tuo tarpu automobilinis įvorė gali kontroliuoti judėjimą tarp sujungtų komponentų, kartu mažindama vibraciją ir triukšmą.

Kada reikalingas pritaikytas guminis amortizatorius?

Individualiai pagamintas guminis amortizatorius yra naudingas tuomet, kai standartiniai komponentai negali atitikti reikiamų dydžio, apkrovos, montavimo ar aplinkos sąlygų. OEM ir pramoniniams taikymams pritaikymas gali apimti guminės medžiagos tipą, kietumą, matmenis, metalinius įdėklus bei suspaudimo ar šlyties charakteristikas.

Numatant numatomą apkrovą, vibracijos sąlygas, darbinę temperatūrą ir montavimo reikalavimus, gamintojai gali efektyviau sukurti tinkamą sprendimą.

Baigiamosios išvados

Gumos amortizatoriaus pasirinkimas turėtų prasidėti nuo konkrečios paskirties, o ne nuo produkto pavadinimo. Apkrova, vibracijos dažnis, deformacija, gumos medžiaga, temperatūra, aplinkos veiksniai ir montavimo sąlygos visi turi įtakos našumui.

Pramoniniams ir automobilių pramonės taikymams tinkamai apibrėžta specifikacija gali padėti gamintojams sukurti tinkamesnį komponentą ir sumažinti nereikalingus konstrukcijos pakeitimus. Kai standartiniai gaminiai negali atitikti reikalavimų, individualiai pagamintas guminis amortizatorius gali suteikti didesnį lankstumą medžiagoms, geometrijai ir montavimo konstrukcijai.

Nuorodos

1. Darlow, M., ir Zorzi, E.Mechaninis elastomerų projektavimo vadovas. NASA rangovų ataskaita 3423, NASA, 1981 m.

2. Tarptautinė standartizacijos organizacija.ISO 10846-1:2008 — Akustika ir vibracijos — Elastingų elementų vibroakustinės perdavimo savybių laboratorinis matavimas — 1 dalis: principai ir gairės. ISO, 2008.

3. Tarptautinė standartizacijos organizacija.ISO/TR 17051:2020 — Guma, vulkanizuota — Medžiagos specifikacijos gairės. ISO, 2020.

4. Tarptautinė standartizacijos organizacija.ISO 1629:2025 — Guma ir lateksai — Nomenklatūra. ISO, 2025.

5. Parker Hannifin Corporation.O-ringo vadovas. Parker Hannifin.
