Gumos tarpinės – Statinių ir dinaminių sandarinimo komponentų vadovas

Inžinieriams nuolat kyla iššūkis: parinkti tinkamą sandariklį reikiamai užduočiai. Kasdien jūs tyrinėjate brėžinius, atveriate techninės priežiūros vadovus arba vaikščiojate gamybos cechuose. Sklendė praleidžia skysčius. Cilindras gedsta. Velenas susidėvi. Kaltas? Dažnai netinkamai pasirinktas sandariklis. Šiame vadove pateikiami praktiniai pavyzdžiai, padedantys pasirinkti tarp gumos tarpinių, dulkėms skirtų sandariklių, V‑formos sandariklių ir O‑formos žiedų.

Statinis sandarinimas stacionarioms jungtims

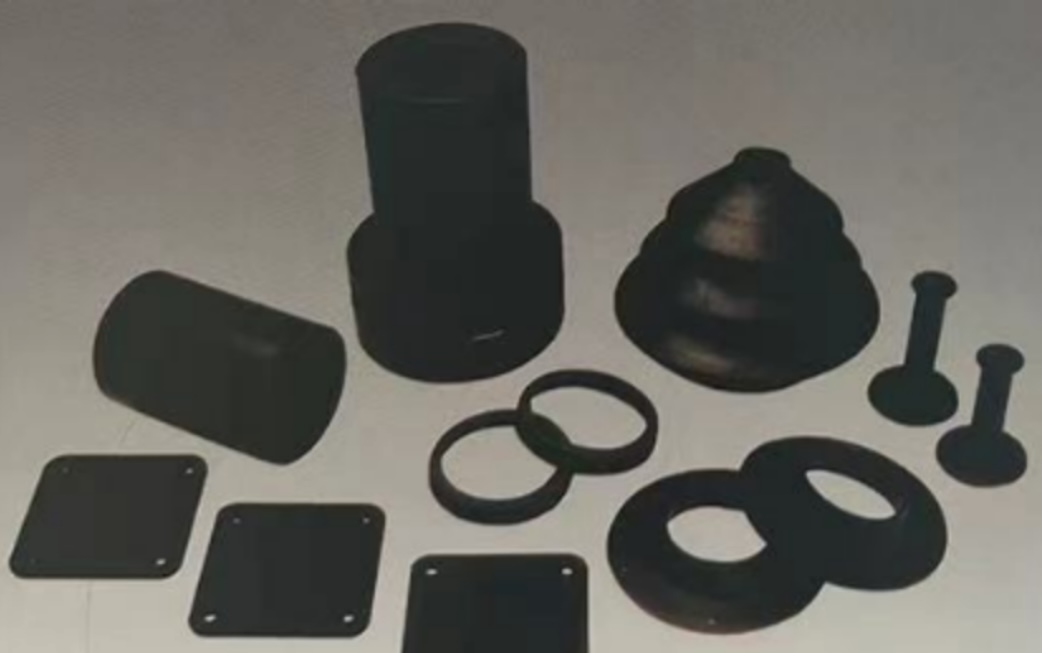

Įsivaizduokite siurblio korpusą. Du metaliniai paviršiai, sujungti varžtais. Jie atrodo plokšti, bet pro mikroskopą pilni įbrėžimų, įrankių žymių, mažų įdubimų. Skystis randa tuos takus. Tarp jų įdedama guminė tarpinė. Priveržkite varžtus. Tarpinė susispaudžia, suteka į tuos defektus, užblokuoja nuotėkį. Naudokite ją siurblių korpusams, vožtuvų dangčiams, vamzdžių flanšams, prieigos skydeliams. Dideli plotai? Netaisyklingos formos? Jokių problemų. Jei jūsų pritaikymas apima du nejudančius paviršius, kuriuos reikia sandarinti, guminė tarpinė dažnai yra sprendimas. Atminkite: ji nėra skirta judančioms dalims.

Dinaminiai sandarikliai judantiems ir besisukantiems velenams

Dabar įsivaizduokite ekskavatoriaus hidraulinį cilindrą. Strypas išsikiša ir susitraukia, slysta į cilindrą ir iš jo. Visur pilna dulkių, purvo, smėlio. Jei šie teršalai patenka pro strypo sandariklį, jie įpjauna cilindro sienelę, sugadina stūmoklį, sugadina visą agregatą. Ką dar pridėti? Dulkių sandarikliai skirti hidrauliniams cilindrams, pneumatinėms pavaroms, linijinėms kreipiančiosioms, bet kokiems stūmokliniams velenams, veikiamiems nešvarumų.

Sumontuokite juos pirminio slėgio sandariklio išorinėje pusėje. Jų paskirtis – izoliuoti, o ne laikyti. Lanksti briauna nuvalo strypą kiekvieną kartą, kai jis susitraukia. Nugramdo purvą, smėlį, vandens lašelius. Jei jūsų įranga veikia dulkėtoje, purvinoje ar šlapioje aplinkoje, dulkių sandariklis žymiai pailgins jo tarnavimo laiką. Jie yra pirmoji apsauga nuo užteršimo. Reguliariai juos keiskite; jie susidėvi greičiau nei slėgio sandarikliai.

O kaip su besisukančiais velenais? Elektros varikliais. Pavarų dėžėmis. Konvejerių ritinėliais. Šie velenai sukasi greitai, dažnai nesuderinti, kartais dėl susidėvėjimo jų paviršius šiurkštus. Standartinis lūpų sandariklis perkaista, cypteli, greitai sugenda. Čia geriausiai veikia kitokia geometrija. V formos sandarikliai yra tinkamas pasirinkimas besisukantiems velenams, kurių paviršius yra nesuderintas, rieda iš vietos arba yra šiurkštus.

V formos skerspjūvis yra sumanus sprendimas. Velenui sukant, išcentrinė jėga išstumia sandarinimo lūpą į išorę. Ji vos liečiasi su priešpaviršiumi, todėl trintis minimali. Ši forma sukuria pumpavimo veiksmą, kuris nustumia nešvarumus nuo sandariklio. Nereikia tvirto prigludimo. Užmaunate jį ant veleno; jis pats susicentruoja. Naudokite juos elektros varikliams, pavarų dėžės įėjimo / išėjimo velenams, žemės ūkio technikai, konvejerių voleliams. Jie gali atlaikyti iki 20 metrų per sekundę veleno greitį. Jie toleruoja kampinį iškraipymą, kuris sugadintų kitus sandariklius. Montavimas greitas; jums nereikia specialių įrankių.

Universalūs O‑formos žiedai įvairioms aplikacijoms

Taigi, kada naudojamas dažniausiai naudojamas sandariklis? Visur kitur. O‑formos žiedai yra pagrindinis sandariklis beveik viskam: hidraulinėms cilindrams, pneumatiniams vožtuvams, greitajam sujungimui skirtiems jungtims, skysčių jungtims ir daugybei kitų statinių bei dinaminių taikymų. Principas paprastas: kontroliuojama deformacija. Išpjaunama griovelis, įdedamas O‑formos žiedas ir suspaudžiamas sujungimu. Apvalus skerspjūvis suplokštėja, sukurdamas du sandarinimo kontaktus. Vidinis slėgis stumia O‑formos žiedą į žemo slėgio pusę, didindamas kontaktinį spaudimą. Savaiminis energijos gavimas. Veikia nuo vakuumo iki aukšto slėgio. Veikia nuo -50°C iki 200°C, jei naudojama tinkama medžiaga. Jei turite griovelį, O‑formos žiedas tikriausiai tiks.
